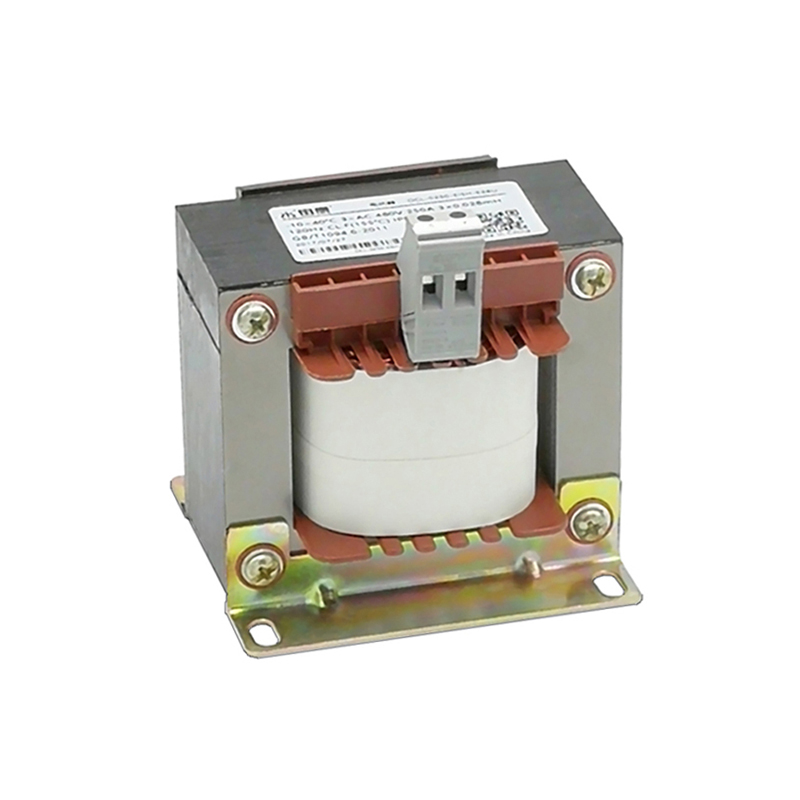

单相交流电抗器可以抑制电源干扰
- 220V AC 单相电抗器
- 用于进线端可以减少电源侧的谐波
- 用于进线可以减少换相缺口
- 用于进线可以限制浪涌电流
- 用于出线端保护电机线圈绝缘，防止过早老化和破坏
- 用于出线端可以有效地降低来自 IGBT 电机驱动器的高输出电压 dv/dt
- 可靠、经济的解决方案，可抑制电源干扰
产品概述 联系我们
特点和优点
- 确保用电设备的可靠性、性能和较长的使用寿命
- 减少电源谐波和换向缺口
- 保护电机驱动电子设备和直流链路电容器免受电网瞬变的影响
- 减少浪涌电流和峰值电流
- 提高真实功率因数
- 提高传导低频抗扰度
典型应用
- 电机驱动和各种可调速度驱动系统
电气参数
- 额定电压： 200至240 VAC
- 电抗率： 2% @ 220 V，50 Hz，额定电流
- 额定电流： 3至80 A @ 40°C
- 过载能力： 1.6倍额定电流持续1min，每小时一次
- 冷却方式： 自然冷却
- 防护等级： IP00
- 温度范围 -40°C 至 +45°C满载运行 +45°C 至 +100°C 降容运行* -40°C 至 +100°C 运输和存储
- 绝缘等级： T40/F (155°C)
- 接地系统： TN, TT, IT
- 气候类别： 40/100/21
- 污染等级： PD3
- 过电压类别： OV III
- 设计标准： EN 61558-2-20 ; GB 1094.6-2011

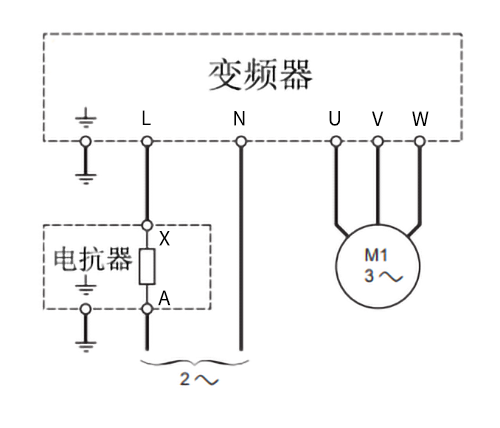

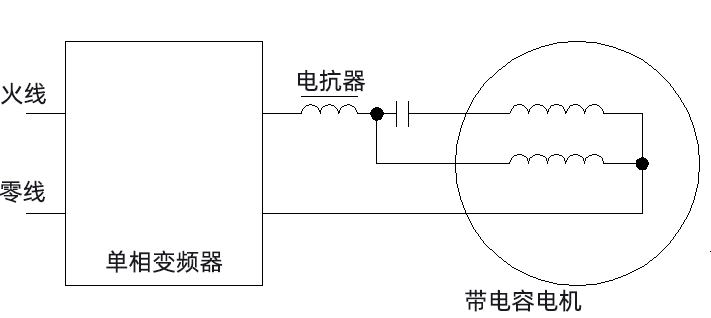

典型电气原理图
