紧凑型三相三线线路滤波器
- 全系输出接线端采用端子式设计。
- 额定电流1~30A
- 两级滤波器
- 典型衰减：0.1MHz~30MHz
- 非常高的差模和共模衰减
- 可选医用版本（B版本）
- 可选安全版本（A版本）
产品概述 联系我们
特点和优点
- 极其紧凑和纤薄的滤波器设计，即使在可用安装空间很小的情况下，也能实现无障碍安装。
- FN 2090 B 版本符合医疗设备的要求。
- FN 2090 A版本低电容，用于安全关键应用，要求低泄漏电流。
典型应用
- 电气和电子设备
- 建筑自动化
- 医疗器械
- 电子数据处理设备及数据控制设备
电气参数
- 额定电压： 250 VAC, 50/60 Hz 250 VDC
- 频率： DC 至 400Hz
- 额定电流： 7 至 30 A
- 防护等级： IP20
- 温度范围(运行和存储) -25°C to +100°C (25/100/21)
- 耐压测试 P –> N 1100 VDC for 2 sec P –> PE 2550 VDC for 2 sec P –> PE 2000 VAC for 2 sec P –> PE 2500 VAC for 2 sec (B 系列)
- 设计标准： IEC/EN 60939

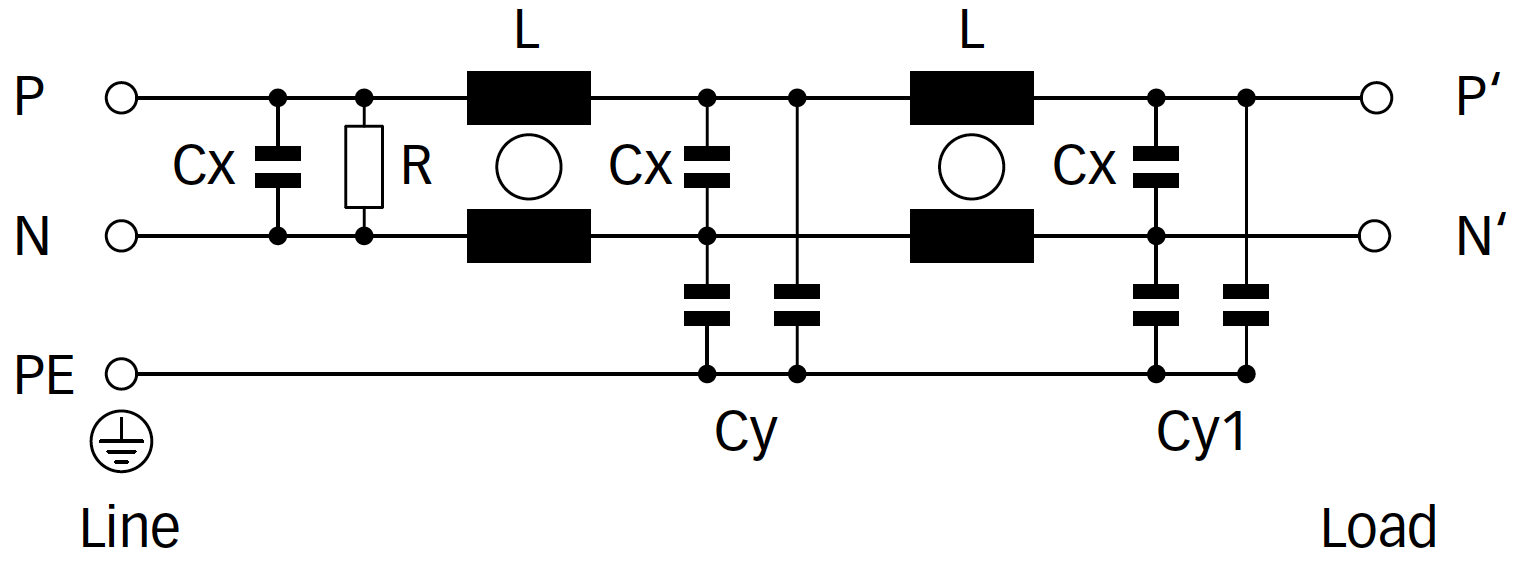

典型电气原理图
