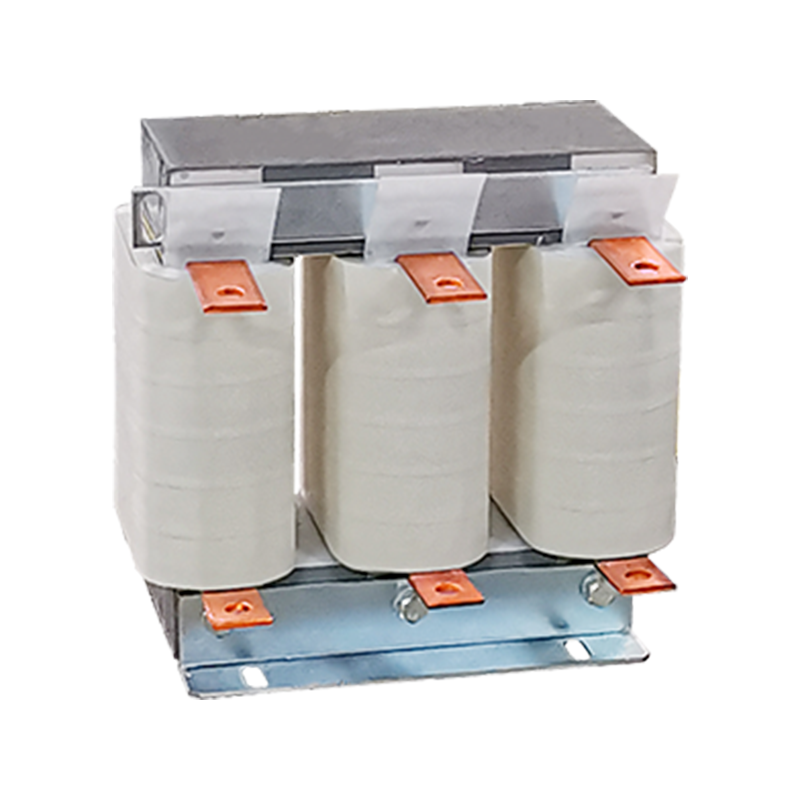

三相交流输出电抗器可以保护电机
- 1% 380V...1140V 三相输出电抗器
- 有效地降低来自 IGBT 电机驱动器的高输出电压 dv/dt
- 保护电机线圈绝缘，防止过早老化和破坏
- 减少对线路相邻设备的传导干扰
产品概述 联系我们
特点和优点
- 有效地降低来自 IGBT 电机驱动器的高输出电压 dv/dt
- 降低电机温度和噪音，提高电机绝缘。
- 提高电机寿命。
典型应用
- 变频器、逆变器的输出端
电气参数
- 额定电压： 3x 380至1140 VAC
- 电抗率： 2% @ 380 V，50 Hz，额定电流
- 额定电流： 5至1600 A @ 40°C
- 过载能力： 1.6倍额定电流持续1min，每小时一次
- 冷却方式： 自然冷却
- 防护等级： IP00
- 温度范围 -40°C 至 +45°C满载运行 +45°C 至 +100°C 降容运行* -40°C 至 +100°C 运输和存储
- 绝缘等级： T40/F (155°C)
- 接地系统： TN, TT, IT
- 气候类别： 40/100/21
- 污染等级： PD3
- 过电压类别： OV III
- 设计标准： EN 61558-2-20 ; GB 1094.6-2011

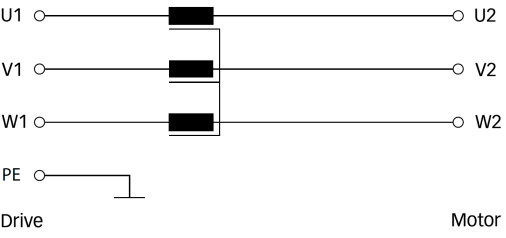

典型电气原理图
